Me propongo crear mi propio reloj nixie a la vieja usanza, con circuitos TTL y/o CMOS, nada de microcontroladores, Arduinos, etc.
La idea es que
muestre también los segundos, por lo que necesitaré seis tubos nixie, unos 100v
de alimentación para ellos y drivers adecuados, capaces de manejar esas
tensiones.
Si la idea es que
los segundos se muestren adecuadamente y no tener que estar reajustándolos a
menudo, necesito una base de tiempo suficientemente precisa, es decir, nada de los
50 Hz de la red. Tampoco quiero tener que utilizar un módulo GPS, que cuesta
por sí solo más que los nixies, ni un receptor de onda larga con salida digital
que después hay que decodificar. Llegados a este punto recordé que hace años
leí en un CQ Radioamateur que la red de emisoras de RNE en onda media tiene sus
frecuencias controladas desde Madrid para mantener una extremadamente alta precisión.
Tengo a pocos Km en línea recta el transmisor del noreste de RNE, en 738 KHz,
que transmite con 250 KW por lo que su señal llega con mucha fuerza, supongo
que como a todo EA3, EA2 y EA6 al menos (yo la he escuchado en noches de
invierno con mi walkie IC-VX3, que lleva una mini antena de ferrita, desde
Saint Nazaire, en la Bretaña francesa). Supongo que muchos de vosotros tendréis
algún otro transmisor de OM de RNE cerca, o si sois de otro país, una red de
emisoras similar, por lo que ajustando adecuadamente el siguiente circuito podréis
tener una frecuencia patrón barata y más que razonablemente precisa.

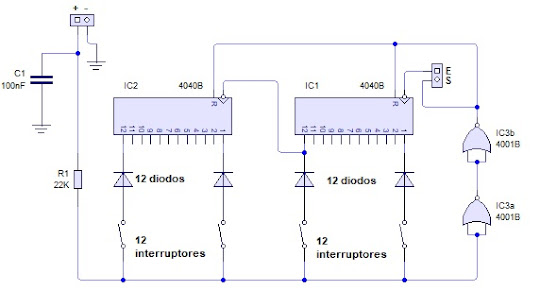

El CD4040 es un
divisor que va desde 2 hasta 212, por lo que al poner dos en cascada
se puede dividir hasta 224, es decir hasta 16777216, que no es poco.
Para llegar a tener entradas de frecuencias altas hay que alimentarlo al menos
a 12 V.
En el esquema no se
indica el pin de cada circuito integrado si o el valor de 2n de
división. Si se tiene clara la frecuencia a dividir no hace falta poner
interruptores, sólo puentes, ni todos los diodos, sólo los que tengan puentes.
En mi caso tengo que dividir la señal de RNE por 738.000 para obtener 1 Hz. En binario, esa cifra se escribe como 000010110100001011010000 (se lee desde 224 a 20, es decir el bit menos significativo a la derecha), por lo que tengo que poner puentes en 24, 26, 27, 29, 214, 216, 217 y 219. Esto es lo mismo que la suma de 16+64+128+512+16384+65536+131072+524288. Así de simple. Los conectores del circuito son el de alimentación y el de Entrada y Salida de frecuencias.
El siguiente paso
es lograr que los 738 KHz pasen desde la antena de ferrita hasta el contador,
pero eso será motivo de una próxima entrada, y no es trivial…
Espero que os sea
muy útil.
73. Juan EB3BNJ
